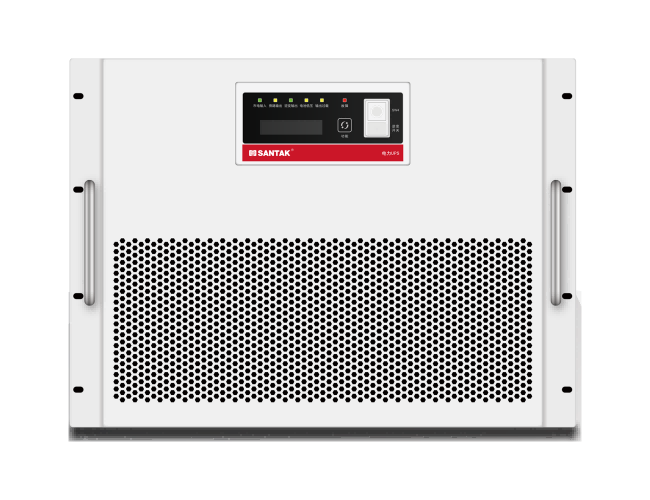

UPS источник бесперебойного питания для электроэнергетики Santak SPU 5kVA 5кВА

Детали продукта

Специализированный ИБП серии SPU мощностью 5 кВА от компании Santek, основанный на более чем 30-летнем опыте работы в отрасли, разработан в строгом соответствии с отраслевыми стандартами электроэнергетики DL/T5491-2014 и DL/T1074-2019. Устройство оснащено двойной изоляцией, поддерживает вход переменного тока 220В±25% и вход постоянного тока DC220V/110V, с точностью выходного напряжения AC220V±1%, и может стабильно работать в широком температурном диапазоне от -25℃ до 55℃. Его уникальная конструкция эффективно отвечает специфическим требованиям электроэнергетики к подключению к шине постоянного тока, позволяя напрямую подключаться к системе питания постоянного тока электростанции через обратный диод, что сокращает инвестиции в аккумуляторы на 60% и снижает эксплуатационные расходы.Встроенная интеллектуальная система защиты включает функции переключения на обход при перегрузке, ограничения тока при коротком замыкании и автоматического отключения при низком напряжении батареи, обеспечивая бесперебойное питание критически важного оборудования, такого как системы управления DCS и электрогидравлические устройства DEH, даже в сложных условиях, таких как скачки напряжения и нелинейные нагрузки. КПД устройства ≥83%, имеется сертификация электромагнитной совместимости, что удовлетворяет требованиям к обеспечению электроэнергией мощностью 3-20 кВА в таких сценариях, как повышающие подстанции энергогрупп и подстанции сетевых компаний.

Особенности продукта

Двойная изоляция, поддержка входа переменного тока 220В±25% и постоянного тока DC220V/110V, обеспечивает физическую изоляцию сети и нагрузки
Точность выходного напряжения AC220V±1%, КПД ≥83%, соответствует отраслевым стандартам DL/T5491-2014 и DL/T1074-2019
Встроенная технология обратного диода позволяет напрямую подключаться к шинам постоянного тока электростанций, сокращая потребность в батареях на 60% и эксплуатационные расходы
Оснащён возможностью работы в широком температурном диапазоне (-25℃ до 55℃), адаптирован к сложным промышленным условиям электростанций: высокая запылённость, сильная коррозия
Интеллектуальная система защиты включает функции переключения на обход при перегрузке, ограничения тока при коротком замыкании и отключения при низком напряжении батареи, обеспечивая непрерывное питание в экстремальных условиях

Сценарии применения

Непрерывное энергоснабжение для ключевого оборудования DCS распределенных систем управления электростанций
Стабильное питание для устройств релейной защиты и систем автоматического мониторинга на подстанциях
Аварийное энергоснабжение для критического технологического оборудования электростанций, такого как DEH электро-гидравлические системы регулирования
Обеспечение энергоснабжения мощностью 3-20 кВА для повышающих подстанций, преобразовательных станций и других объектов энергокомпаний
Очистка и защита питания для точных приборов в условиях высоких помех в нефтехимической, металлургической и других промышленных средах

Параметры продукта

Модель:Специализированный ИБП для энергетики SPU 5кВА
Номинальная мощность:5kVA
Источник постоянного тока (DC220V):Y
Источник постоянного тока (DC110V):Y
Вход переменного тока однофазный (1P):Y(1P2W)
Входное напряжение:220В±25%
Вход переменного тока трёхфазный (3P):Y (3P4W)
Входное напряжение:380В±25%
Входная частота:50Гц/60Гц ±10%
Входное напряжение постоянного тока и диапазон:DC220В (номинал) DC180В~DC270В DC110В (номинал) DC90~DC135В
Выходное напряжение и точность:AC220±1% (1P2W)
Выходная частота:50Гц/60Гц ±0.1%
Коэффициент искажения выходного сигнала:<3% (линейная нагрузка), <5% (нелинейная нагрузка)
Перегрузочная способность на выходе:<=100% длительная нагрузка 100%~120% 10 минут переключение на байпас 120%~150%, 60 секунд переключение на байпас ≥150%, 1 секунда переключение на байпас
Коэффициент мощности на выходе:0.8
Фактор амплитуды на выходе:0.125694444
КПД на выходе:≥83%
Функция защиты: аккумулятор:Автоматическое отключение при низком напряжении батареи, защита выключателем
Функция защиты: перегрузочная способность:Переключение на байпас при перегрузке, автоматическое восстановление после снижения нагрузки
Функция защиты: короткое замыкание:Автоматическое отключение при ограничении тока, защита предохранителем и выключателем
Функция защиты: неисправность:Автоматическое переключение на байпас и сигнализация при неисправности или внутреннем перегреве
Функция защиты: частота:50Гц/60Гц ±10%
Функция защиты: электромагнитная совместимость:DL/T 1074-2019 BG/T 7260.2-2009
