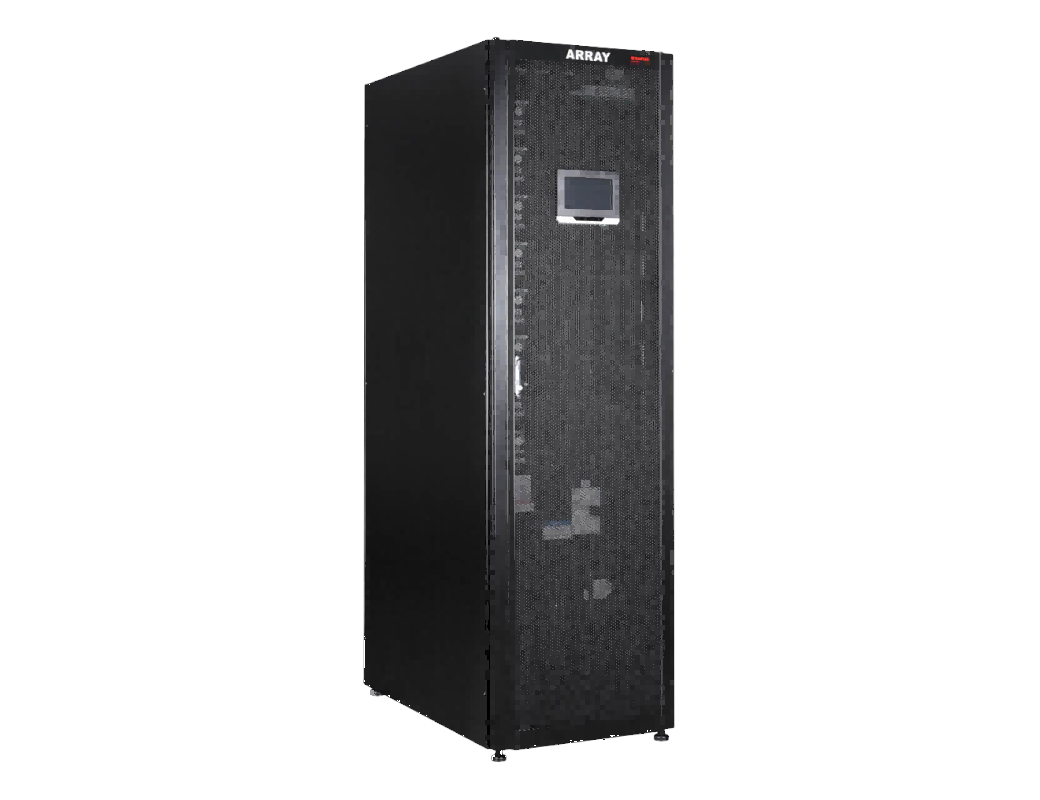

Модульный ИБП с двойным преобразованием и тремя входами/выходами онлайн-типа SANTAK ARRAY 3A3 PT, 25-200 кВА, 1.0 pf

Детали продукта

Серия SANTAK ARRAY 3A3 PT представляет собой высокопроизводительную модульную систему ИБП для современных дата-центров и критически важной инфраструктуры с диапазоном мощности 25-200 кВА. Продукт использует технологию трехфазного высокочастотного IGBT выпрямления/инвертирования, обеспечивая КПД свыше 97% в режиме двойного преобразования и до 99% в энергосберегающем режиме (ESS), что значительно снижает эксплуатационные расходы. Модульная архитектура поддерживает горячее расширение, позволяя устанавливать до 10 модулей мощностью 60 кВт в одном шкафу с возможностью горизонтального масштабирования до 4,8 МВт для гибкого удовлетворения растущих потребностей бизнеса.Инновационная система вентиляции поддерживает подачу воздуха спереди с отводом через верхнюю или заднюю часть, совместима с размещением у стены и компоновкой горячих/холодных коридоров. Ультраузкий корпус шириной 600 мм значительно экономит пространство в серверной. Продукт оснащен гибридными IGBT-модулями на карбиде кремния и маслонаполненными долговечными конденсаторами, имеет 7-дюймовый цветной сенсорный экран, поддерживает мониторинг энергоэффективности в реальном времени, контроль состояния батарей и удаленное управление по множеству протоколов.Встроенные входные/выходные разъединители и защита быстрыми предохранителями, совместимость с литий-ионными системами и поддержка гибкой конфигурации 36-42 батарей. Сертифицировано по стандартам TÜV, CQC Energy Saving и EU RoHS, обеспечивает чистое энергоснабжение для медицинских центров, финансовых дата-центров, железнодорожного транспорта и других сфер. Время восстановления (MTTR) всего 5 минут, что позволяет проводить обслуживание без остановки работы.

Особенности продукта

Трехуровневая технология двойного преобразования обеспечивает КПД 97%, а в энергосберегающем режиме ESS эффективность достигает 99%
Модульная конструкция с горячей заменой поддерживает установку до 10 модулей мощностью 60 кВт в одном шкафу, с возможностью горизонтального масштабирования до 4,8 МВт
Гибридные IGBT на карбиде кремния и маслонаполненные долговечные конденсаторы повышают устойчивость к перегрузкам, увеличивая срок службы компонентов на 30%
Система с фронтальным забором воздуха и двойным выводом через верх/тыл адаптируется к монтажу у стены и схемам горячих/холодных коридоров, экономя пространство ЦОД
7-дюймовый сенсорный экран с поддержкой многофункционального удалённого управления позволяет мониторить энергоэффективность, состояние батарей и системные ошибки в реальном времени

Сценарии применения

Предоставляет масштабируемые решения электропитания для крупных дата-центров, гарантируя стабильную и эффективную работу серверных кластеров
Обеспечивает бесперебойное электропитание ключевых зон больницы, таких как операционные и реанимация, удовлетворяя строгим требованиям медицинского оборудования
Защищает ключевые финансовые транзакционные системы от колебаний напряжения, обеспечивая переключение за миллисекунды и полную сохранность данных
Обеспечивает защищённое от помех электропитание для систем управления сигналами и диспетчеризации на железной дороге, гарантируя безопасную и эффективную эксплуатацию поездов
Поддерживает круглосуточное электропитание оборудования для телевещания и передающих сетей, предотвращая перебои в эфире

Параметры продукта

Модель:ARRAY 3A3 PT
Выходная мощность ИБП:25-200 кВА,? 1.0 pf
Эффективность двойного преобразования в режиме онлайн:>96%
Эффективность в ECO-режиме:>99%
Топология инвертора / выпрямителя:Трехуровневая, высокочастотная ШИМ IGBT модуляция
Возможность параллельной работы:Максимум 4 устройства горизонтального расширения
Уровень шума:По умолчанию (онлайн двойное преобразование) < 65 дБА
Топология ИБП:Онлайн двойное преобразование
Габариты ИБП (Ш x Г x В):600 мм x 1100 мм? x 2020 мм (75 кВА каркас)
Габариты ИБП (Ш x Г x В):608 мм x 1010 мм? x 2050 мм (200 кВА каркас)
Защита ИБП:IP20
Высота над уровнем моря:Без снижения мощности на расстоянии до 1000 м
Входное распределение питания:3 фазы + N + PE
Номинальное входное напряжение (настраиваемое):220/380, 230/400, 240/415 В
Номинальная входная частота:50 или 60 Гц, выбор пользователя
Допустимый диапазон входной частоты:От 40 до 72? Гц
Коэффициент мощности на входе:0.99
THD входного тока:<3%
Возможность плавного пуска:Поддерживается
Тип батареи:VRLA, AGM, гелевые аккумуляторы
Способ зарядки:Технология ABM? или постоянный подзаряд
Температурная компенсация батареи:Опционально
Номинальное напряжение батареи (VRLA):Опционально 36-42 секции батарей, по умолчанию 40 секций
Возможность холодного пуска батареи:Поддерживается
Выходная разводка:3ф + N + PE
Номинальное выходное напряжение:220/380, 230/400, 240/415 50/60? Гц
UTHD на выходе:<1.5% (100% линейная нагрузка)
UTHD на выходе:<3% (нелинейная нагрузка)
Допустимый коэффициент мощности нагрузки на выходе:0.8 опережающий ~ 0.8 отстающий
Перегрузка выходного инвертора (режим сети):10 минут 125%
Перегрузка выходного инвертора (режим сети):60 секунд 150%
Перегрузка выходного инвертора (режим сети):300 миллисекунд > 150%
Перегрузка выходного инвертора (режим батареи):10 минут 125%
Перегрузка выходного инвертора (режим батареи):60? секунд 150%
Перегрузка выходного инвертора (режим батареи):300 миллисекунд > 125%
Перегрузка байпаса на выходе:< 115% продолжительная работа, 10мс 1000% (примечание: байпасный предохранитель может ограничивать перегрузочную способность!)
Аксессуары:Интеллектуальные карты (SNMP карта, Modbus карта, карта сухих контактов), шкаф параллельной работы, аккумуляторный шкаф Santak
Слот связи:3? слота для интеллектуальных карт, опционально SNMP? карта, Modbus карта, карта сухих контактов
Интерфейс связи:Встроенный USB для хоста и устройств
Интерфейс релейного входа:5 программируемых входов и интерфейс аварийного отключения
Программное обеспечение:Santak Winpower
Сертификация безопасности:IEC 62040-1
Сертификация EMC:IEC 62040-2
Сертификация производительности продукта:IEC 62040-3
Сертификация RoHS:Директива EU 2011/65/EU
Другие сертификации:Сертификация TYD/T2165-2010
Другие сертификации:Энергосберегающий сертификат CQC CQC3108-2011
